一、設備簡況

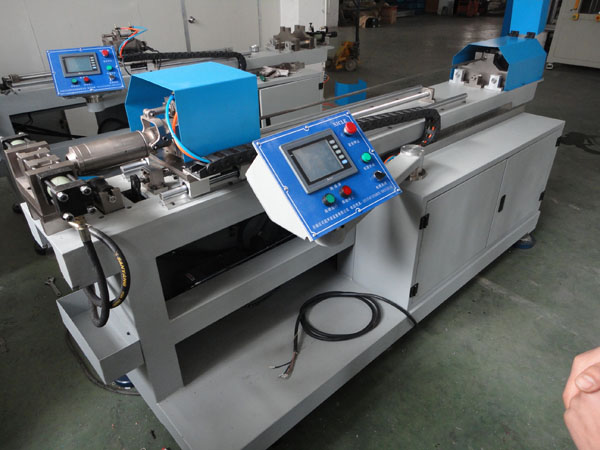

1、設備名稱：銅管沖孔翻邊設備

2、設備型號：NC-雙軸銅管沖孔翻邊設備（雙軸液壓伺服控制）

3、沖孔對象：銅管

4、沖孔介質：不需其他介質

5、設備能力: 每天3班  每班8小時、

沖孔相關要求

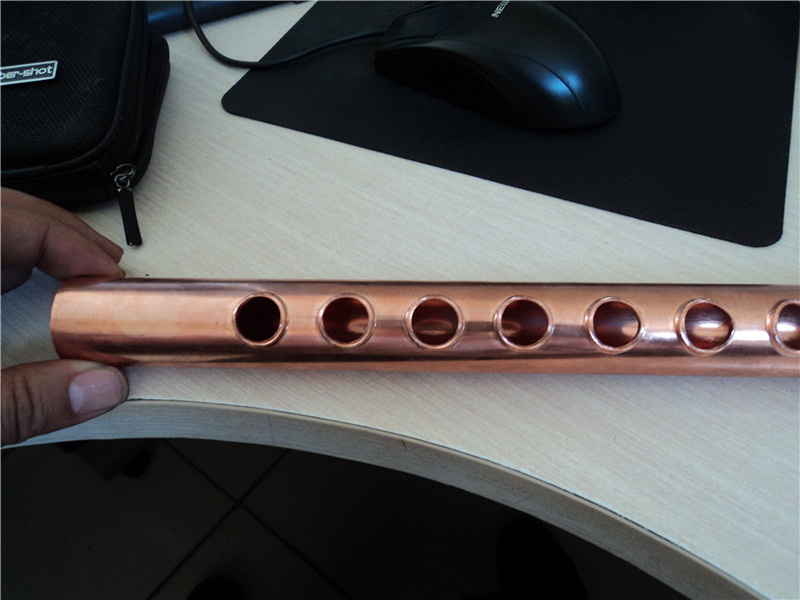

① 沖孔無毛刺、無裂紋，表面光滑

② 銅管加工最小管徑?12最大管徑?50，壁厚1.0~2.5mm，翻邊

高度2~3mm。

③、最小兩孔間距20mm，送料長度最長2000mm。

④、電控方式使用兩軸PLC，旋轉方式360°自動旋轉。

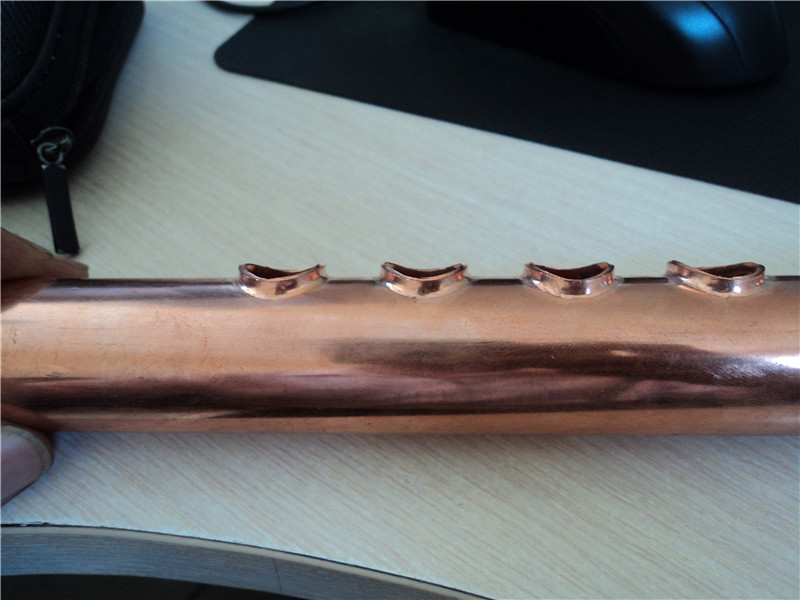

⑤、翻邊孔為對穿孔翻邊，孔徑上為?20下為?11，孔徑不同，不可一次沖翻兩個孔，那么在一排孔沖完換模后，沖另外一排孔

時的校對定位保證兩孔的同軸度誤差不超過0.3mm。
